7G

Dvt An Der Spitze Des Fortschritts

Höchstes Wohlbefinden des Patienten
Spitzentechnologie
Mikrodetail- Multidiagnose
Ergonomie und Funktionalität

NEWTOM PRÄSENTIERT DAS ERSTE DVT- MULTI-SCAN BODY- SYSTEM FÜR ERWEITERTE KLINISCHE ANWENDUNGEN.

NewTom 7G eignet sich für Radiologen und Fachärzte der Orthopädie, Hals-Nasen-Ohren-Heilkunde und Zahnmedizin und ermöglicht das Erfassen präziser und genauer Informationen zum Knochengewebe bis hin zu Mikrostrukturen für ein eingehendes Verständnis des klinischen Bildes. NewTom 7G unterstützt somit die diagnostische Kapazität der Arztpraxis und optimiert gleichzeitig dazu die Analyse der Behandlungsergebnisse, bei niedriger Strahlendosis und geringeren Kosten im Vergleich zu herkömmlichen Verfahren.

Diagnosebilder

generated_ARTI_SUP_E_INF.png.500x500_q85_crop_upscale

Diagnosebilder

Back

ELLENBOGEN

SCHULTER

FUSSGELENK

HANDGELENK

KNIE

HÜFTE

Diagnosebilder

Back

GEBISS

MAXILLOFAZIAL

Das fortschrittlichste DVT-Gerät auf dem Markt, das sich durch eine ausgesprochen große Gantry- Öffnung auszeichnet.

hinaus ist NewTom 7G dank der hohen Tragfähigkeit (max. 215 kg) der motorbetriebenen Liege auch für adipöse Patienten geeignet. Gleichzeitig dazu verfügt NewTom 7G über alle Funktionen und Automatismen, um das FOV und die Strahlendosis auf den Körperbau des Patienten, insbesondere im pädiatrischen Alter, abzustimmen. Mit einer Auflösung von bis zu 90 μm können kleine und komplexe Strukturen, wie beispielsweise diejenigen des Innenohrs, mit höchster Präzision analysiert werden.

micro-dettaglio.png__800x800_q85_subsampling-2

Anwendungen für die Präzisionsmedizin.

NewTom 7G nutzt die fortschrittlichste DVT-Technologie für revolutionäre Anwendungen. Ansicht von unzähligen anatomischen Bereichen für verschiedene klinische Anwendungen, sowohl in 3D mit zahlreichen FOVs als auch in 2D, selbst sequentiell.

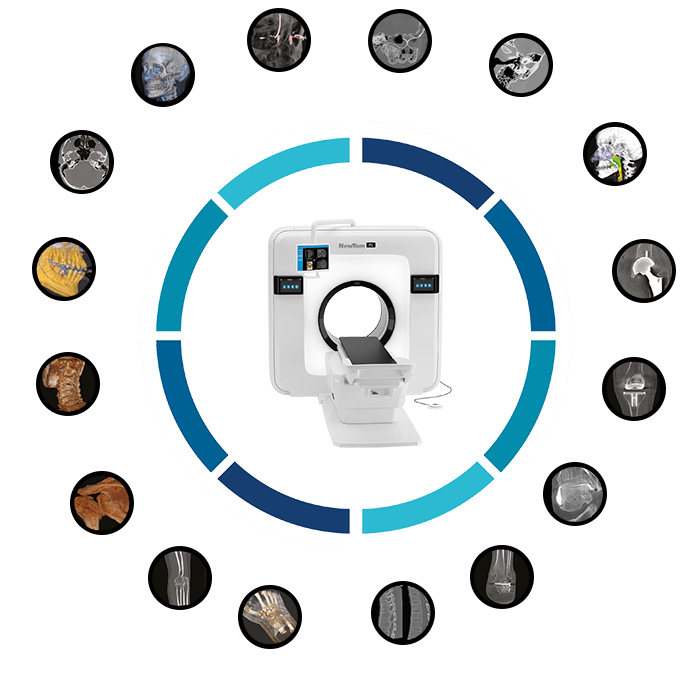

Anatomischen Bereichen:

Maxillofazialer Bereich: Ganzer Schädel
Gnathologie: TMG Bilateral
Zahnheilkunde: Gebiss
Orthopädie: Halswirbelsäule, Schulter, Ellenbogen, Hand, Handgelenk, Abschnitteder Lendenwir- Belsäule, Hüfte, Knie, Ferse, Fuss, Fussgelenk, Arthrographie
Hals-Nasen-Ohren- Heilkunde: Dakryographie, Cochlea-Implantat, Innenohr, Atemwege

applicazioni.png__800x800_q85_subsampling-2

Die fortschrittlichste biomedizinische Bildgebung mit einer neuen Bildkette mit hohem Potenzial.

Die DVT-Technologie von NewTom erzeugt hochauflösende volumetrische Bilder mit nativem isotropischen Voxel, nicht überlagerten Abschnitten und weniger Artefakten. Ein einziger Scan mit Kegelstrahl anstelle des für andere MSCTstypischen fächerförmig drehenden Strahls steigert die Bildqualität, begrenzt den Bereich der Strahlenexposition und senkt die Kosten.

funzionalita-evolute.png__800x800_q85_subsampling-2

Automatisierter Arbeitsablauf, mit möglicher Personalisierung der Protokolle.

Mit NewTom 7G können zahlreiche Arten von Untersuchungen ausgeführt werden, einschließlich derjenigen mit intraartikulären Kontrastmitteln wie beispielsweise die Arthrographie mit Cine- Scout-Positionierung.
Ray2D ermöglicht im Vorfeld der 3D-Untersuchung eine zweidimensionale Bewertung aus verschiedenen Blickwinkeln. Ebenso wie die serielle Röntgenaufnahmefunktion CineX, die das Untersuchen von anatomischen Strukturen als gefilmte Bewegung ermöglicht und insbesondere zur Untersuchung der Gelenkbeweglichkeit von Nutzen ist. Die Cine-Scout-Funktion ermöglicht die Durchführung einer dynamischen Untersuchung direkt am Gerät zur Echtzeit-Bewertung von sich bewegenden Strukturen.

range-diagnostico-ampliato.png__800x800_q85_subsampling-2

Automatische oder manuelle Expositionsprotokolle für eine präzise Diagnose.

NewTom 7G verfügt über 15 FOVs, die sich mit eXtra Functions bis auf 30 erweitern lassen. Jedem davon sind 4 Protokolle zugeordnet: Low Dose, Regular, Enhanced und Best Quality. Der Arzt hat in jedem Fall die Möglichkeit, eigene personalisierte Voreinstellungen auf der Grundlage spezifischer Anforderungen zu erstellen. Die Multi-Scout Vision-Ansicht stellt mit der Aufnahme von 4 Bildern präzise Informationen zur Position des Patienten bereit, um das am besten geeignete FOV auszuwählen oder den Bildausschnitt über die Tastatur einzustellen.

controllo-totale.png__800x800_q85_subsampling-2

Niedrige Strahlendosis, immer auf den Patienten und die klinischen Anforderungen abgestimmt.

Bei chirurgischen Nachbehandlungen oder pädiatrischen Untersuchungen ist es zur Reduzierung der Strahlendosis möglich, auf adaptive FOVs, auf den ultraschnellen Scan- Modus oder auf den ECO Low Dose-Scan zurückzugreifen.
Die DVT-Technologie mit gepulster Emission aktiviert die Röntgenstrahlquelle nur bei Bedarf, sodass die Exposition begrenzt wird. Darüber hinaus passt die SafeBeam™- Technologie die Strahlendosis automatisch den anatomischen Gegebenheiten des Patienten und vermeidet so das Risiko einer Überbelichtung. Der Radiologe kann die Emission auch manuell modulieren, um die Dosis noch weiter zu reduzieren.

sicurezza-paziente.png__800x800_q85_subsampling-2

Maximale Konnektivität und Integration dank der modernen, von NewTom angewandten Systeme.

Der Arbeitsablauf und die klinischen und diagnostischen Aktivitäten können immer einfacher und effizienter abgewickelt werden.

connettivita.png__800x800_q85_subsampling-2

Zur Gewährleistung eines reibungslosen Arbeitsablaufs stellt der digitale virtuelle Assistent Di.V.A. Nutzungsdaten und -statistiken zur Planung von Arbeitsvolumen und Wartungsarbeiten zur Verfügung.

Das Easy Check-Tool bietet außerdem eine kontinuierliche technische Überwachung aus der Ferne, um die Wartungsplanung zu erleichtern und der Behebung etwaiger Probleme vorzugreifen.

newtom_hr_diva_rid.png__800x800_q85_subsampling-2

Features and specs

Mikrodetail maximalen Ansicht
Einzigartiges potenzial
Hochentwickelte Funktionen
Erweiterter Diagnosebereich
Komplette Steuerung
Sicurezza per il paziente
Umfassende Konnektivität
Di.V.A. e Easy Check

lettino_servocomando.png__700x510_q85_subsampling-2 (1)

Servogesteuerte Liege

Die komplett motorbetriebene Liege (Patent Pending) bietet eine großzügige Höhenverstellung und die Mindesthöhe von 56,5 cm garantiert einen bequemen Zugang in jeder Situation. Die Liege bewegt sich mit äußerster Präzision in den drei Raumdimensionen und stellt eine perfekte Patientenpositionierung in Bezug auf jedes FOV sicher.
Die motorbetriebene Liege begrenzt bei liegendem Patienten das Risiko von Artefakten durch unkontrollierte Bewegungen und garantiert eine einfache und genaue Zentrierung der FOVs, was zu einem sicheren Ergebnis mit sorgfältig abgestimmter Röntgenstrahlexposition beiträgt.

Gesamthebekapazität bis zu 215 kg.

ampio-gantry.png__1280x700_q85_subsampling-2

Grosszügige Gantry

Die erweiterte Gantry-Öffnung erhöht die diagnostischen Möglichkeiten und erleichtert die Positionierung. Die Öffnung auf beiden Seiten vermeidet klaustrophobische Zustände des Patienten, während die Zugangsmöglichkeit auf der Rückseite auch Rollstuhlpatienten eine entsprechende Untersuchung ermöglicht. Darüber hinaus lässt das fortgeschrittene kinematische System (Patented) eine vollständige Drehung in kürzester Zeit zu. Der hinterleuchtete Bereich der Gantry erzeugt ein gedämpftes Licht, das den Aufenthalt in den Röntgenräumen angenehmer gestaltet.

posizionamento-ottimale.png__700x510_q85_subsampling-2

Optimale Positionierung

Die Bauch- oder Rückenlage ist für das gute Gelingen der Untersuchung ideal, da sie die Artefakte durch Bewegung des Patienten reduziert; sie eignet sich besonders für ältere Menschen mit eingeschränkter Mobilität und ist bei sedierten oder traumatisierten Patienten unerlässlich.

3D, Erweitert

Die adaptiven FOVs mit einem Durchmesser von mindestens 4 x 4 cm bis zu einem Maximum von 29 cm und einer erweiterbaren Länge bis zu 62 cm ermöglichen es, das gesamte Aufnahmeareal oder einen Teil davon zu untersuchen, wobei auch der Körperbau des Patienten berücksichtigt wird.

ortopedia.jpg__700x510_q85_subsampling-2

Osteo-artikuläre Studie mit multiplanarer Ansicht.

ORTHOPÄDIE

Mögliche Beurteilung der Gliedmaßen, neben Schulter, Hüfte, Wirbelsäule, kleinen Knochen und Gelenken. Bei Inokulation eines Kontrastmittels kann mit NewTom 7G auch eine Untersuchung bei Bewegung ausgeführt werden. Dank der fortgeschrittenen Funktionen der NNT-Software erhält man Zugriff zu umfassenden Berichten.

otorinolaringoiatria.jpg__700x510_q85_subsampling-2

Analyse von Ohr und Atemwegvolumen.

HALS-NASEN-OHREN- HEILKUNDE

Dynamische Navigation auch bei nicht- orthogonalen Ebenen für die Diagnose von Pathologien der Gehörknöchelchenkette, der Steigbügelplatte, der Bogengänge, der Hörschnecke und der angrenzenden Strukturen. Die liegende Position begünstigt die Untersuchung der Atemwege für die Behandlung von Schlafapnoen, und die NNT-Software ist mit einem speziellen Instrument für die umfassende volumetrische Auswertung des Falls ausgestattet.

odontoiatria.jpg__700x510_q85_subsampling-2

Dento-maxillofaziale Analyse und bilaterales TMG.

ZAHNHEILKUNDE, IMPLANTAT- UND ORTHOGNATHE CHIRURGIE

Dual-View und symmetrische Analyse der Temporomandibulargelenke. Die Sharp 2D-Funktion erstellt einen Bilddatensatz, bestehend aus Panorama- und latero- lateralen und anterior-posterioren Fernröntgenaufnahmen, die für kephalometrische Untersuchungen und kieferorthopädische Rehabilitationen herangezogen werden können. Planung der maxillofazialen Chirurgie mit Implantatsimulation und postoperativer Nachsorge.

eXtra Functions

Die eXtra FOV-Funktion ermöglicht eine Erweiterung des Sichtfeldes in Längsrichtung, um anatomische Strukturen wie die Wirbelsäule und die Gliedmaßen, bis zu 17 x 62 cm und 29 x 56 cm, zu analysieren. Es handelt sich um ein automatisiertes Protokoll, das mittels der Bewegung der Liege 2 bis 4 FOVs nacheinander in einer einzigen Untersuchung zusammenfasst. Der Multi-Scan erfolgt automatisch und kann entsprechend den klinischen Anforderungen moduliert werden.

Cine-Scout Mode

Über den 22-Zoll-Touchscreen-Monitor ist es möglich, den Untersuchungsablauf zu steuern und anatomische Strukturen als gefilmte Bewegung in Echtzeit darzustellen. Mit dem Cine-Scout-Modus ist es möglich, am Gerät eine Röntgenuntersuchung in serieller Reihenfolge für eine dynamische Analyse einzustellen. Die Röntgenstrahlemission wird durch ein externes, verkabeltes Pedal aktiviert.

monitoraggio-remoto.png__700x510_q85_subsampling-2

Fernüberwachung

Mit einer Videokamera und einer Sprechanlage, die im Gerät integriert sind, wird der Patient fernüberwacht. Während der verschiedenen Untersuchungsphasen kann mit ihm gesprochen werden, sowohl um ihm dabei zu helfen, sich zu entspannen, als auch um ihn anzuleiten, wenn sein aktives Eingreifen gefordert ist.

GEFÜHRTE ZENTRIERUNG

Die Laserführungen vereinfachen die Patientenpositionierung, indem sie eine perfekte Zentrierung des Aufnahmeareals sicherstellen. Der Bediener wird durch die Multi-Scout Vision-Ansicht unterstützt, mit der sich das maximale Sichtfeld für jede Anwendung aus 4 Perspektiven feststellen und anschließend das reduzierte FOV auswählen lässt, das sich besten eignet und korrekt auf dem Aufnahmeareal zentriert ist, um die Strahlendosis noch weiter zu begrenzen.

TOUCHSCREEN-MULTIKONSOLEN

Die 10-Zoll-Touchscreen-Bedienkonsolen zum Steuern der Zentrierung und zum Einstellen der Untersuchung sind auf dem Gerät angebracht und somit leicht zugänglich. Die Schnittstelle ist einfach und intuitiv und die Art der Untersuchung ist in wenigen Schritten auswählbar. Es kann eine Ausstattung mit 2 bis 4 Konsolen, mit Installation auf beiden Seiten der Gantry, vorne oder hinten, ausgewählt werden.

ADAPTIVE LOW DOSE CBCT

NewTom 7G verfügt über vier 3D-Protokolle, mit denen die Strahlendosis an die tatsächlichen Diagnoseanforderungen angepasst werden kann.
Im Fall des Low-Dose-Protokolls kann die Röntgendosis um bis zu 80 % reduziert werden: Dies entspricht etwa einer Ray2D-Röntgenaufnahme bei gleichem Sichtfeld.

3D LOW DOSE

Das DVT Low Dose-Protokoll von NewTom 7G reduziert den Scan um bis zu 7,2 s mit einer Strahlenemission von nur 1,4 s. Dieser ultraschnelle ECO-Scanmodus ist ideal geeignet, um die Strahlendosis für den Patienten zu reduzieren, beispielsweise bei postoperativen Kontrolluntersuchungen und pädiatrischen Anwendungen.

ADAPTIVE EXPOSURE CONTROL

Die SafeBeam™-Technologie passt die DVT- und CineX- Emissionsparameter automatisch an die Eigenschaften des anatomischen Bildausschnittes an und stimmt die Dosis auf den Patienten, ob Erwachsener oder Kind, ab.

2D RADIOGRAPHY

Mit Ray2D-Funktion lassen sich 2D-Röntgenuntersuchungen mit einem 30 x 30-Detektor an verschiedenen Bereichen und mit verschiedenen, in 5-Grad-Schritten auswählbaren Projektionswinkeln ausführen. Die Expositionsparameter kV und mAs und folglich die Strahlendosis sind an die tatsächlichen Anforderungen des Falles anpassbar.

ADAPTIVE FOV

Mit dem Kollimationssystem NewTom (Beam Limited werden modulare Sichtfelder erstellt und der für die DVT- Untersuchungen zu bestrahlende Bereich kann präzise ausgewählt werden. Dies ermöglicht eine Reduzierung der Strahlendosis, insbesondere im pädiatrischen Bereich.

NEIGBARE KOPFSTÜTZE

Die speziell für Head&Neck-Untersuchungen bestimmte Kopfstütze aus Karbon (Patent Pending) kann bis zu 45° geneigt werden: Auf diese Weise kann der Kopf für eine perfekte Aufnahme des Ohrs positioniert werden, wobei die Bestrahlung der Augenlinse vermieden wird, um die wirksame Dosis weiter zu reduzieren und die strahlenempfindlichen Organe zu schützen. Zudem begünstigt ein weiches Polster den Patientenkomfort.

NNT: TIFIZIERTE SOFTWARE

NNT hat die Zertifizierung nach ISDP©10003, einem internationalen System zur Bewertung der Einhaltung der europäischen Verordnung 2016/679 zum Schutz natürlicher Personen bei der Verarbeitung personenbezogener Daten, erhalten.

VIRTUELLES BEDIENFELD

Die für die Erfassung erforderlichen Einstellungen lassen sich bequem am Gerät über eine 10-Zoll-Multikonsole und/oder einen 22-Zoll-Touchscreen-Monitor sowie aus der Ferne über ein für PC verfügbares virtuelles Bedienfeld verwalten.

FERNUNTERSTÜTZUNG UND IoT

Die Verbindung des Geräts mit dem Internet ermöglicht das Ausführen technischer Assistenzeingriffe aus der Ferne und unter dem Gesichtspunkt des IoT das Überwachen des Betriebs mit Di.V.A. und Easy Check. Auf diese Weise werden Informationen zum Verlauf und zu möglichen Schwierigkeiten vom Gerät selbst übertragen.

3D/2D VIEWER

Sie können die Untersuchungen mit Kollegen und Patienten teilen, indem Sie das Anzeigeprogramm (Viewer) direkt auf CD, DVD oder USB-Stick bereitstellen.

1:1-DRUCK

Umfassendes und flexibles System für die Berichterstellung, mit dem sich die Befunde in Farbe auf Fotopapier oder in Graustufen auf einer transparenten Unterlage wie einer Röntgenaufnahme archivieren und gemeinsam nutzen lassen.

WEITERE AUFNAHMEGERÄTE

Die Kompatibilität mit den Standards TWAIN und DICOM 3.0 stellt sicher, dass die NNT-Software Bilder von anderen 2D- und 3D-Aufnahmegeräten wie Kameras, Sensoren, PSP- und DVT-Scannern verarbeiten kann.

ANZEIGE UND VERARBEITUNG AN VERSCHIEDENEN ARBEITSPLÄTZEN

Archivierung von Bildern in einer gemeinsam im lokalen Netzwerk genutzten Datenbank, auf die von jedem Arbeitsplatz und vom iPad (nur 2D) aus zugegriffen werden kann. Verwaltung mehrfacher Archive und passwortgeschützter Datenzugriff.

RIS/PACS

IHE-konformes System, das die Kommunikation mit RIS/PACS-Systemen und DICOM-Druckern ermöglicht. Vollständige Reihe an verfügbaren Leistungen: Print, Worklist, Storage Commitment, MPPS und Query/Retrieve.

KLINIKMANAGEMENT-SOFTWARE

Offenes System, um über verschiedene Standardmodi (VDDS, TWAIN) und/ oder geschützte Modi (NNTBridge) schnell und effizient mit den wichtigsten Praxismanagement-Softwares verbunden zu sein.

SPEZIELLE SOFTWARES

Volumetrische und zweidimensionale Bilder sowie die mit der CineX-Funktion verarbeiteten Filme sind mit dem DICOM 3.0 (IHE)-Standard kompatibel und können über den NNT Viewer gemeinsam genutzt oder im Maßstab 1:1 ausgedruckt werden.

3D-DRUCKER UND FRÄSER

Verfügbarkeit von Softwaremodulen zur Segmentierung des rekonstruierten Volumens und Export der für die Realisierung von 3D-Modellen zur Unterstützung der Planung und Behandlung notwendigen Flächen im STL-Format.

OPTISCHER 3D-SCAN

Prothetisch geführte Planung durch Integration (über ein spezielles Softwaremodul) von Daten im STL- Format, die von optischen, intraoralen oder Laborscannern stammen, in die volumetrischen Daten.

Giano HR

GO

5G XL

7G

VGi EVO

5G XL

7G

7G

5G XL

7G

7G

Giano HR

GO

5G XL

7G

VGi EVO

Giano HR

5G XL

7G

VGi EVO

5G XL

7G

Giano HR

GO

5G XL

7G

VGi EVO

X-VS E

7G

Dvt An Der Spitze Des Fortschritts

Diagnosebilder

Diagnosebilder

Obere und untere gliedmassen

Paediatric trochlear fracture

Elbow

3D rendering of a shoulder

Shoulder Osteoarthritis

Axial view Shoulder

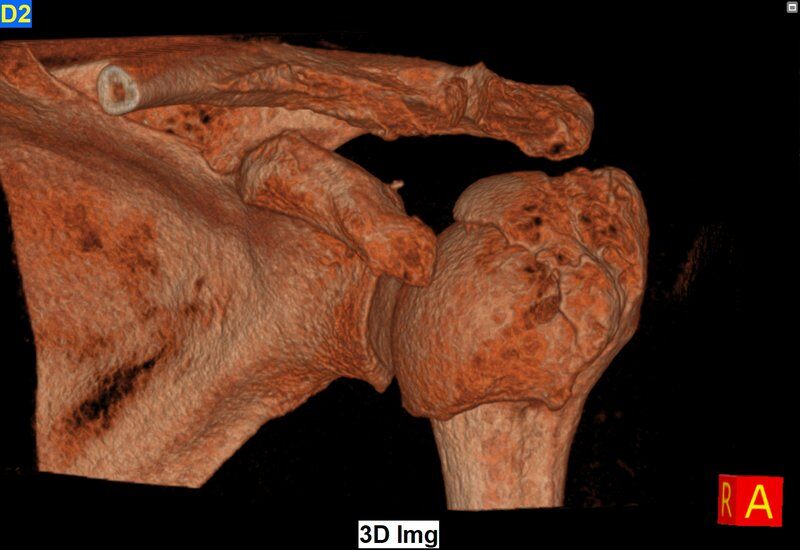

Homeral head collapse

Coronal view Shoulder

Shoulder Endomedullary nail

Articular osteoporotic ankle

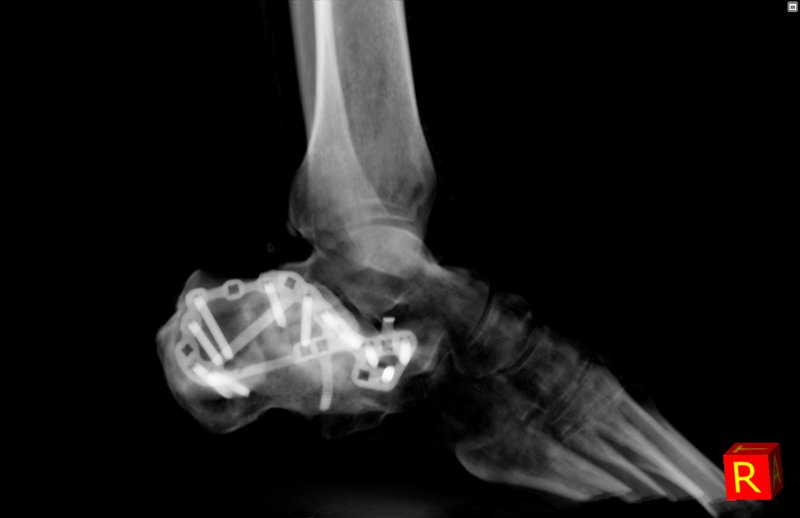

Calcaneus plate
